Proteção deslizante para placa
Proteção deslizante para placa
DESCRIÇÃO
DESCRIÇÃO
Proteção especialmente robusta, projetada para garantir a segurança do operador contra materiais em movimento.
A proteção também pode ser fixada diretamente no eixo da máquina.
ESPECIFICAÇÕES
ESPECIFICAÇÕES
O protetor deslizante possui amplo campo de visão, e seus diversos ajustes permitem uma instalação fácil na parte superior do eixo em diferentes tipos de máquinas.
Disponível em três tamanhos, para placas com diâmetro de até 800–900 mm.
Completo com microinterruptor de segurança.
Não foi possível carregar a disponibilidade de retirada.

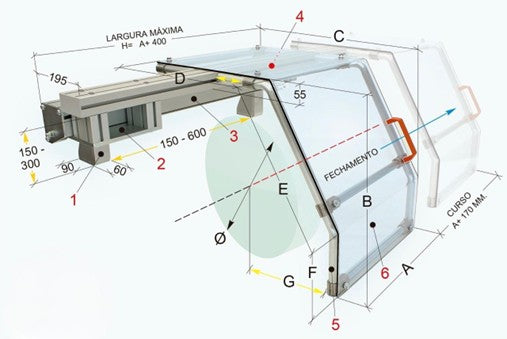

— FICHA TÉCNICA —
1. Suporte de fixação com grande ajuste vertical.
2. Carro deslizante de suporte proteção móvel.
3. Guia fornecida com sistema de deslizamento com guias retificadas e rolamentos colocados em posição interna protegida.
4. Micro interruptor de segurança a ação separada - nº 2 contatos NC.
5. Estrutura do protetor em aço tubular e alumínio.
6. Proteção em polímero termoformada a prova de choque e óleo de grande espessura.
|
Ø |
A |
B |
C |
D |
E |
F |
G |
|
|
RTO 20/400 |
400-500 |
450 |
430 |
655 |
480 |
350 |
125 |
280-540 |
|
RTO 20/600 |
600-700 |
450 |
520 |
855 |
640 |
430 |
150 |
320-740 |
|
RTO 20/800 |
800-900 |
450 |
640 |
1065 |
800 |
530 |
180 |
370-950 |
